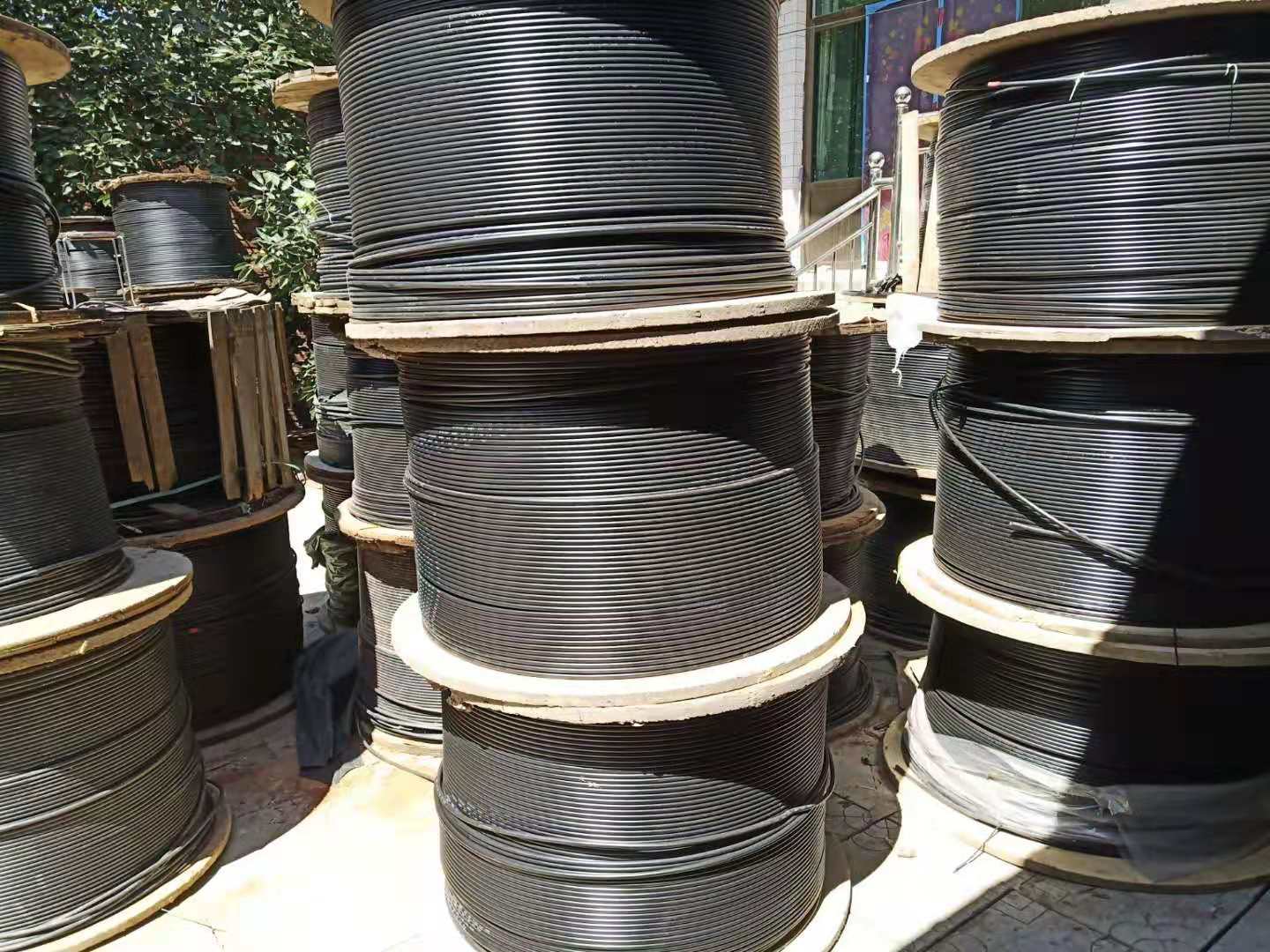

室内外光纤、光缆（多模、单模）

产品介绍

　　光缆是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

　　光缆由加强芯和缆芯、护套和外护层3部分组成。缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种;多芯型有带状和单位式两种。外护层有金属铠装和非铠装两种。









　　第一部分

　　

分类的代号

GY	通信用室（野）外光缆	GS	通信用设备内光缆
GH	通信用海底光缆	GT	通信用特殊光缆
GJ	通信用室（局）内光缆	GW	通信用无金属光缆
GR	通信用软光缆	GM	通信用移动式光缆




　　注：第一部分与第二部分之间：加强件(加强芯)的代号

　　加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件：

　　无符号-金属加强构件;G-金属重型加强构件

　　F-非金属加强构件;H-非金属重型加强构件

　　(例如：GYTA：金属加强芯;GYFTA：非金属加强芯)

　　缆芯和光缆内填充结构特征的代号

　　光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构，当光缆型式有几个结构特征需要注明时，可用组合代号表示。

　　

　　第二部分

　　

结构代号

B	扁平形状	C	自承式结构
D	光纤带结构	E	椭圆形状
G	骨架槽结构	J	光纤紧套涂覆结构
T	油膏填充式结构	R	充气式结构
X	缆束管式（涂覆）结构	Z	阻燃




　　

　　第三部分

　　

护套的代号

A	铝-聚乙烯粘结护套	G	钢护套
L	铝护套	Q	铅护套
S	钢-聚乙烯粘结护磁	U	聚氨脂护套
V	聚氯乙烯护套	Y	聚乙烯护套
W	夹带平行钢丝的钢-聚乙烯粘结护套




　　

　　第四部分与第五部分

　　第五部分其代号用两组数字表示，第一组表示铠装层，可以是一位或两位数字;第二组表示涂覆层，是一位数字

　　

铠装层代号

代号	铠装层
5	皱纹钢带
44	双粗圆钢丝
4	单粗圆钢丝
33	双细圆钢丝
3	单细圆钢丝
2	绕包双钢带
0	无铠装层




　　

涂覆层代号

代号	涂覆层或外套代号
1	纤维外被
2	聚乙烯保护管
3	聚乙烯套
4	聚乙烯套加覆尼龙套
5	聚氯乙烯套




　　

　　第六部分

　　A 多模光纤

　　B 单模光纤

　　

光缆规格型号

B1.1（B1）	非色散位移型光纤	G652
B1.2	截止波长位移型光纤	G654
B2	色散位移型光缆	G653
B4	非零色散位移光纤	G655




　　注：多模光纤因模间色散的原因不能进行长距离光传输，几乎被淘汰。
